Installation d’un faisceau électrique 2CV : astuces et erreurs à éviter

08/03/2025 Marc 2 chevaux 0

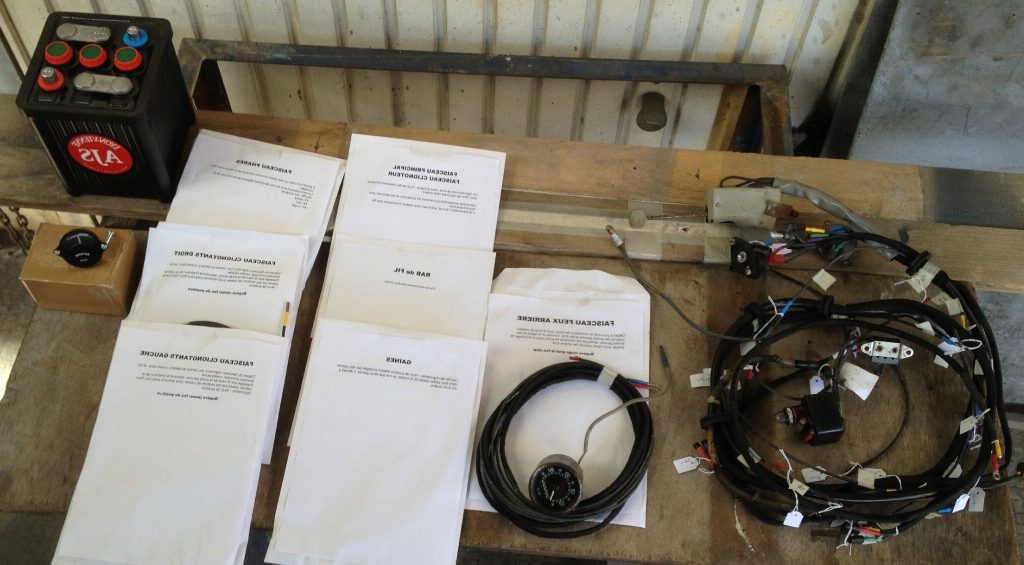

Installation d’un faisceau électrique 2CV
Rate this post

Si vous avez déjà passé quelques heures sous le capot de votre 2CV, vous savez à quel point son système électrique peut être à la fois simple et capricieux. Avec les années, les fils durcissent, les gaines craquent, et les connexions deviennent parfois… hasardeuses. Un jour, c’est un phare qui clignote quand on freine, un autre, c’est le démarreur qui décide de faire la grasse matinée. Quand les fils commencent à ressembler à un plat de spaghetti mal cuisiné, il est souvent temps de passer à une remise à neuf complète du faisceau électrique.

Remplacer un faisceau peut sembler une mission réservée aux électriciens chevronnés, mais avec un peu de méthode, de patience et quelques bons conseils, c’est un chantier tout à fait réalisable. Je vous partage ici mon expérience, mes erreurs (parce que oui, j’en ai fait quelques-unes), et quelques astuces pour que votre 2CV retrouve une installation électrique fiable et propre.

Pourquoi remplacer le faisceau électrique de votre 2CV ?

Un faisceau électrique fatigué, c’est un peu comme une maison avec des tuyaux fuyards et des fils dénudés dans les murs : ça fonctionne, mais ça sent l’ennui à plein nez. Voici quelques bonnes raisons de franchir le pas :

  • Usure et vieillissement : Les gaines se rigidifient, se fendent, et laissent les fils à nu. Résultat ? Des courts-circuits qui arrivent sans prévenir.
  • Modifications successives : Entre l’ancien propriétaire qui a bricolé un bouton de démarreur « fait maison » et l’ajout d’un autoradio dans les années 90, votre faisceau peut ressembler à une œuvre d’art contemporaine… sauf qu’en électricité, ça ne pardonne pas.
  • Prévention des pannes : Rien de pire qu’un fil qui lâche en plein milieu d’une balade, et devoir bidouiller une réparation au bord de la route avec du scotch et un bout de fil récupéré dans le coffre.
  • Amélioration : Un nouveau faisceau peut permettre d’installer un allumage électronique, des phares LED ou même une prise USB sans risquer de faire fondre les fils d’origine.

Si votre 2CV est en restauration ou si elle commence à donner des signes de faiblesse électrique, un remplacement du faisceau est une excellente décision.

Bien se préparer avant de se lancer

Avant de vous jeter sous le tableau de bord, prenez le temps de préparer votre intervention. Une bonne organisation peut faire toute la différence entre une installation propre et un faisceau qui ressemble à un nid d’oiseaux.

Le matériel indispensable

Outil Utilité
Schéma électrique de votre modèle Indispensable pour comprendre où va chaque fil
Multimètre Pour tester la continuité des fils et éviter les erreurs
Pinces à dénuder et à sertir Pour préparer des connexions propres et solides
Fer à souder + étain Pour des connexions durables et éviter les faux contacts
Gaines thermorétractables Remplace avantageusement le ruban isolant et protège les connexions
Serre-câbles Pour garder un faisceau propre et bien organisé
Faisceau électrique neuf À acheter en fonction du modèle de votre 2CV

Choisir le bon faisceau

Il existe plusieurs types de faisceaux électriques pour la 2CV. Certains sont conformes à l’origine, d’autres sont des versions modernisées intégrant des relais pour soulager les circuits.

  • Faisceau standard : Idéal pour une 2CV d’origine, sans modifications particulières.
  • Faisceau renforcé : Permet d’ajouter des accessoires comme un allumage électronique ou des phares plus puissants.
  • Faisceau sur mesure : Si votre 2CV a été modifiée (ajout d’un coupe-circuit, d’un ventilateur électrique…), mieux vaut opter pour un câblage adapté à vos besoins.

Les étapes d’installation

1. Débrancher l’ancienne installation en repérant chaque connexion

Avant de tout arracher, prenez le temps d’étiqueter chaque fil et de noter son emplacement. Un petit bout de scotch avec un numéro dessus et une correspondance sur un carnet peuvent vous sauver la mise lors du remontage.

Si vous partez d’un faisceau complètement HS et que tout est déjà en vrac, référez-vous au schéma électrique officiel de votre modèle.

2. Retirer l’ancien faisceau

  • Déconnectez la batterie pour éviter tout risque de court-circuit.
  • Débranchez tous les éléments (phare, tableau de bord, bobine, démarreur…).
  • Faites passer chaque partie du faisceau en douceur pour éviter de casser des attaches ou de perdre des gaines de protection d’origine qui peuvent être réutilisées.

3. Poser le nouveau faisceau et organiser les fils

Commencez par installer le faisceau principal qui passe sous le tableau de bord. Ensuite, déroulez progressivement les fils vers :

  • L’avant : phares, klaxon, bobine, démarreur
  • L’arrière : feux, clignotants, pompe à essence électrique si équipée

Fixez le faisceau avec des serre-câbles pour qu’il reste bien en place et qu’il ne se balade pas au gré des vibrations du moteur.

4. Raccorder les éléments un par un

Ici, pas de précipitation. Faites une connexion à la fois, en testant chaque circuit avant de passer au suivant.

  • Souder les connexions critiques : Les cosses serties peuvent parfois se desserrer avec les vibrations. Une petite goutte d’étain assure un contact durable.
  • Protéger avec de la gaine thermorétractable : Évitez le ruban isolant qui se décolle avec le temps et finit en boule collante sous le tableau de bord.

5. Tester avant de tout remonter

Une fois tous les branchements faits, rebranchez la batterie et testez chaque élément :

  • Feux de croisement et de route
  • Clignotants
  • Essuie-glaces
  • Démarreur
  • Klaxon

Si tout fonctionne, vous pouvez remonter le tableau de bord et fixer définitivement le faisceau.

Les erreurs à éviter

1. Ne pas vérifier la continuité des fils

Parfois, un fil peut être coupé à l’intérieur sans que cela se voie. Un test au multimètre avant de connecter chaque fil peut éviter bien des galères.

2. Mélanger les masses et les alimentations

La 2CV a un circuit électrique en 6V ou en 12V selon l’année, et certaines connexions utilisent la masse du châssis. Il est crucial de bien repérer les fils de masse pour éviter des courts-circuits.

3. Négliger la fixation du faisceau

Un faisceau mal attaché va bouger, frotter et s’user prématurément. Prenez le temps d’attacher chaque tronçon proprement pour éviter tout mouvement parasite.

4. Brûler une connexion avec un fer à souder trop chaud

Si vous soudez les fils, évitez de trop chauffer au risque de faire fondre l’isolant autour du fil et de provoquer un court-circuit.

Conclusion : patience et rigueur pour une installation durable

Changer un faisceau électrique sur une 2CV, ce n’est pas si compliqué si on est méthodique et organisé. Prenez le temps de bien repérer chaque fil, de tester au fur et à mesure, et surtout, de faire les choses proprement. Une fois le nouveau faisceau en place, votre 2CV retrouvera une fiabilité électrique digne de son âge d’or… et vous, vous roulerez l’esprit tranquille !

Si vous avez des anecdotes de câblage, des astuces ou des questions, partagez-les en commentaire. Parce que la meilleure façon d’apprendre, c’est encore d’échanger entre passionnés !

Articles relatifs:

Soyez le premier à commenter

Poster un Commentaire

Votre adresse de messagerie ne sera pas publiée.


*


Faisceau électrique 2CV : schéma de montage et conseils pratiques

04/03/2025 Marc 2 chevaux 0

Rate this post

Si tu as déjà mis les mains sous le capot d’une 2CV, tu sais que son faisceau électrique, malgré sa simplicité, peut vite devenir un casse-tête. Entre les fils qui se croisent, les connexions capricieuses et les faux contacts, on peut facilement s’y perdre. Mais pas de panique ! Avec un bon schéma, un peu de méthode et quelques astuces de vieux briscard, tu vas pouvoir remettre ton faisceau à neuf sans suer à grosses gouttes.

Comprendre le faisceau électrique de la 2CV

La 2CV, c’est l’essence même de la simplicité mécanique. Son faisceau électrique ne fait pas exception : pas de boîtier électronique compliqué ni de multiplexage farfelu. Juste des fils, des relais et des connexions à respecter scrupuleusement.

Les grandes parties du faisceau

Chaque fil a une mission bien précise. Avant de te lancer dans le câblage, mieux vaut bien comprendre où va quoi.

  • Faisceau avant : gère les phares, les clignotants avant, le klaxon et parfois le ventilateur de chauffage.
  • Faisceau arrière : alimente les feux stop, les clignotants arrière, l’éclairage de plaque et le feu de recul (si présent).
  • Faisceau moteur : c’est lui qui fait démarrer la bête ! Il relie le démarreur, l’alternateur, la bobine d’allumage et parfois des accessoires comme l’horloge.
  • Faisceau habitacle : tout ce qui touche aux commandes du tableau de bord, aux essuie-glaces et aux jauges (si ton modèle en a).

Chaque section est distincte, mais elles doivent fonctionner ensemble comme une symphonie bien réglée.

Pourquoi utiliser un schéma ?

Se lancer sans plan, c’est comme partir en voyage sans carte : au mieux, tu perds du temps, au pire, tu te retrouves avec une 2CV qui refuse de démarrer. Un schéma clair permet de :

✔ Identifier chaque connexion et éviter les erreurs
✔ Diagnostiquer facilement une panne en cas de souci
✔ Faire une installation propre et durable

Si tu veux être sûr d’avoir le bon, cherche un schéma adapté à ton année et modèle de 2CV. Il existe de légères différences entre les versions, notamment au niveau du câblage des clignotants et de l’alternateur.

Montage du faisceau : étape par étape

1. Préparation avant de plonger les mains dedans

Avant d’ouvrir le capot et de t’attaquer aux fils, prends le temps de bien préparer le terrain.

  • Débranche la batterie ! Rien de pire qu’un court-circuit pour commencer.
  • Munis-toi d’un multimètre : un indispensable pour vérifier les connexions.
  • Prévois des cosses et des gaines thermo-rétractables : elles assurent des connexions propres et résistantes aux vibrations.
  • Prends des photos avant de démonter l’ancien faisceau : elles seront ton meilleur allié en cas de doute.

2. Installation du faisceau avant

Commence par faire passer les câbles sous le capot, en suivant les passages d’origine. Une erreur courante est de les laisser trop exposés : utilise des colliers de serrage pour bien les fixer et éviter les frottements.

Branchements clés :

  • Les phares et clignotants se connectent au relais et au commodo.
  • Le klaxon est souvent relié à la masse du volant. Teste-le avant de tout refermer.
  • Vérifie la masse du châssis : une mauvaise masse et tes phares clignotent en même temps que les clignotants.

3. Montage du faisceau arrière

Il passe sous le plancher et file directement aux feux arrière. Un truc simple pour éviter les soucis : teste chaque connexion avec une ampoule avant de fixer définitivement les fils. Ça t’évitera des allers-retours sous la voiture.

4. Connexions moteur

Cette étape demande un peu plus de précision. C’est ici que se joue le démarrage et la charge de la batterie.

  • Le démarreur est branché directement sur la batterie avec un fil de forte section.
  • L’alternateur doit être bien connecté à la batterie et au régulateur (selon le modèle).
  • La bobine d’allumage alimente les bougies. Vérifie que tu n’inverses pas les polarités !

Petit conseil : si ta 2CV a du mal à démarrer après le remontage, vérifie la tension aux bornes de la bobine et assure-toi que l’alternateur charge bien.

5. Faisceau habitacle et tableau de bord

C’est ici que les choses peuvent se compliquer un peu, surtout si tu ajoutes des accessoires (compteur, éclairage additionnel, etc.). Pour éviter le bazar, fais un câblage méthodique et repère bien chaque fil.

Astuces et pièges à éviter

  • Ne coupe jamais un fil au hasard ! Toujours vérifier avant avec un multimètre.
  • Les masses doivent être parfaites. Si ton faisceau semble capricieux, nettoie et resserre tous les points de masse.
  • Pas de dominos ni de scotch électrique ! Utilise des cosses serties et de la gaine thermo-rétractable pour des connexions fiables.
  • Teste chaque élément au fur et à mesure. Tout brancher d’un coup sans vérifier, c’est le meilleur moyen de devoir tout démonter après.

FAQ sur le faisceau électrique 2CV

Pourquoi mon faisceau chauffe-t-il après installation ?

Un fil trop fin ou une mauvaise masse peut provoquer une surchauffe. Vérifie la section des câbles et assure-toi que tout est bien branché.

Dois-je changer tout le faisceau ou juste certaines sections ?

Si les fils sont craquelés ou oxydés, mieux vaut changer l’ensemble. Mais si seul un circuit est en cause (phares, clignotants), un remplacement partiel peut suffire.

Comment bien isoler mes connexions ?

Utilise de la gaine thermo-rétractable et évite le scotch bas de gamme qui finit toujours par se décoller avec la chaleur et l’humidité.

Pourquoi mon klaxon ne fonctionne-t-il plus après le remontage ?

Il est souvent relié à la masse du volant. Vérifie que le contact est bon et que la colonne de direction n’est pas oxydée.

Mon alternateur ne charge pas, que faire ?

Contrôle d’abord le régulateur de tension et les connexions entre l’alternateur et la batterie. Un alternateur neuf mal branché ne chargera pas.

Conclusion : une installation réussie, c’est de la rigueur et un peu de patience

Le faisceau électrique d’une 2CV, ce n’est pas compliqué, mais ça demande méthode et précision. Suivre un bon schéma, tester chaque connexion et éviter les bricolages douteux te garantiront un faisceau fiable et fonctionnel.

Et surtout, prends ton temps ! Une bonne installation, c’est l’assurance d’une 2CV qui roule sans souci et qui ne risque pas de s’éteindre en pleine balade. Maintenant, à toi de jouer !
